Lugar de origen: | China |
---|---|
Nombre de la marca: | Runpaq |
Certificación: | CE |
Número de modelo: | 20P1B-T3-15 |
Cantidad de orden mínima: | 50 pedazos |
Precio: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Detalles de empaquetado: | caja + cartón + plataforma del maste |
Tiempo de entrega: | 15-21 días |
Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union |
Capacidad de la fuente: | 200000 sistemas/mes |
Diámetro: | Bidireccional: DN8-DN32, de tres vías: DN8-20 | Presión del trabajo: | /1,0 Mpa 10 barras/PN10/150 PSI |
---|---|---|---|
Voltaje: | DC5V/DC12V | poder: | < 2W=""> |
Esfuerzo de torsión: | 2 NANÓMETRO | Ábrase/tiempo cercano: | < 8="" Seconds=""> |
Nombre de producto: | Válvula de control del sistema de calefacción | Uso: | Agua potable apagada, sistema de calefacción hydronic, control de sistema de la calefacción por el s |
Alta luz: | vávula de bola motorizada,Válvulas de calefacción de la zona SS304,válvulas de calefacción motorizadas de la zona |

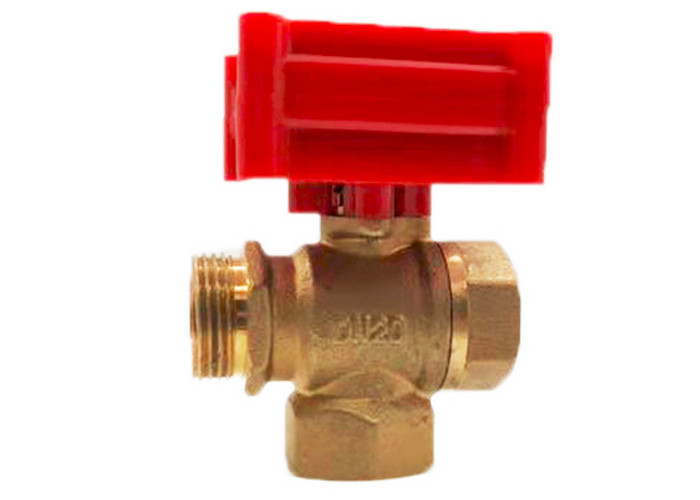

Vlaves de calefacción de la zona PN10, vávula de bola inoxidable SS304, con el motor del actuador de DC
Descripción de producto
Nuestras válvulas de la zona son vávula de bola inoxidable o de cobre amarillo consistida en y motor eléctrico del actuador por DC o la CA. Proporciona control encendido-apagado, normalmente abierto o normalmente cerrado en sistemas hydronic cerrados. Las mini vávulas de bola motorizadas se pueden utilizar en una amplia variedad de calefacción y de usos de enfriamiento de condensación, diseñados sobre todo para el uso con el rodapié, las bobinas de la fan, los radiadores, las estufas de convección, los controladores del aire, las pompas de calor y los usos radiantees.
Características
1. Reductor todo de metal del engranaje.
2. El esfuerzo de torsión de la salida es grande, especialmente para el sistema aflautado con el gran escala.
3. Estructura tamaño pequeño, compacta, aspecto compacto y diversos métodos de la asamblea.
4. El diseño patentado del cuerpo de la anti-escala de la tecnología puede retrasar el tiempo de escalamiento.
5. Buen funcionamiento del lacre, grado de aislamiento IP65.
Uso
Ventajas
No. | Los nuestros | Productos normales |
Sello del eje de la válvula | Sellos cuádruples | Sellos duales |
Sello de la nuez | Capa anaerobia estupenda auto del pegamento, ajuste constante del esfuerzo de torsión | Pegamento anaerobio manual, irregularmente, ajuste no constante del esfuerzo de torsión |
Sello entre el cuerpo de válvula y la vivienda | Surco de sello | ningunos |
Esfuerzo de torsión | Suavemente y luz | Pesado, no constantemente |
Drenaje | Sí | ningunos |
Datos técnicos
Modelo | 20P-1.0B |
Trabajo amperio (mA) | 80 máximos |
Protección | IP65 |
Poder (w) | <2> |
Actúe la presión (el Mpa) | PN10 |
Esfuerzo de torsión (nanómetro) | 2 |
Gama del diámetro | DN8-32 (recto); DN15-20 (camiseta, de tres vías) |
Ábrase/(s) cercano | Recto: < 7s=""> |
Voltio del trabajo. (v) | DC3-6V, DC12V |
Medios temporeros (℃) | 0-90 |
Control | CR01, CR02, CR05 |

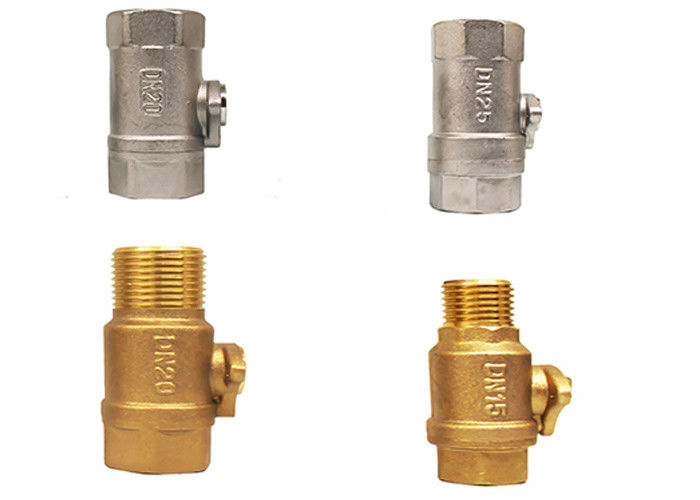

Material del cuerpo de válvula | Puerto de la conexión | Diámetro | D | L | H | W |
(milímetro) | (Kilogramo) | |||||
Latón | Diámetro completo del hilo femenino | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
vertical de tres vías | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
hilo del Femenino-varón | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Hilo masculino | DN15 | 15 | 68 | 38 | 0,299 |
Conexión de opciones
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. El interruptor A CERRARSE, el cierre de la conexión de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. El interruptor de la conexión a CERRADO, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
Nota: AC24V/AC220V se puede utilizar solamente para las válvulas eléctricas de la serie 50K
1. El interruptor y ABIERTO de conexión, la válvula se abre, consiguiendo a la posición salida verde del alambre la señal de OLS, el regulador prueba la señal OLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente abierta
2. El interruptor y el CIERRE de conexión, el cierre de la válvula, consiguiendo a la posición salida roja del alambre la señal de CLS, el regulador prueba la señal CLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente cercana,
Nota: Asegúrese de por favor los alambres de señal “rojos”, “negro” y “verde” esté conectado al principio, después conecte los cables de alimentación “amarillos” y “azules”.
