Lugar de origen: | China |
---|---|
Nombre de la marca: | Runpaq |
Certificación: | CE |
Número de modelo: | 20P1D-T2-15 |
Cantidad de orden mínima: | 50 pedazos |
Precio: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Detalles de empaquetado: | caja + cartón + plataforma del maste |
Tiempo de entrega: | 15-21 días |
Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union |
Capacidad de la fuente: | 200000 sistemas/mes |
Diámetro (milímetro): | Bidireccional: DN8-DN32, de tres vías: DN8-20 | Presión del trabajo: | Mpa 150 PSI/10bar/PN10/1,0 |
---|---|---|---|
corriente del trabajo: | <80 mA=""> | Voltaje: | DC5V/DC12V |
poder: | menos que 2W | Esfuerzo de torsión: | 2nm |
Nombre de producto: | válvulas de calefacción rectas | Uso: | Calefacción de Hydronic, refrescándose, HVAC, caldera, sistemas geotheramal con las pompas de calor |
Alta luz: | Válvulas de calefacción de la zona IP65,Válvulas de calefacción de la zona de DC12V,Válvula de la zona de la manera IP65 3 |

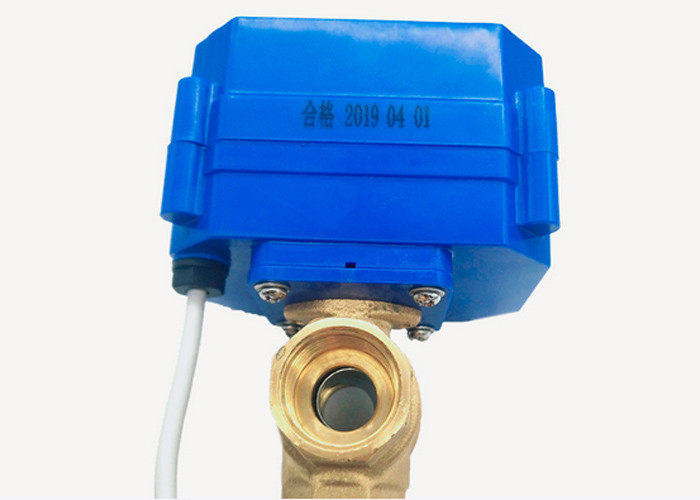

Válvulas inteligentes de la calefacción de la zona, 3 válvulas de calefacción de la manera para los sistemas de la calefacción por el suelo
Descripción de producto
Se consisten en las válvulas de la zona de control de calefacción: mini vávula de bola motorizada y motor eléctrico del actuador. Incluye los interruptores de límite auxiliares para determinar si la válvula es totalmente abierta o cerrada. Estos sistemas utilizan estas señales de controlar una bomba (circulador) y la caldera para comenzar a bombear la agua caliente. El agua entonces atraviesa el sistema, calentando la zona, hasta que se alcance el ajuste de la temperatura del termóstato respectivo.
Características
1. Vida larga extrema de servicio;
2. La invalidación manual, la válvula se puede actuar cuando apagón;
3. Mini indicador de la dimensión y de posición
4. Buen funcionamiento del lacre, recinto IP65
Uso
Ventajas
No. | Los nuestros | Productos normales |
Sello del eje de la válvula | Sellos cuádruples | Sellos duales |
Sello de la nuez | Capa anaerobia estupenda auto del pegamento, ajuste constante del esfuerzo de torsión | Pegamento anaerobio manual, irregularmente, ajuste no constante del esfuerzo de torsión |
Sello entre el cuerpo de válvula y la vivienda | Surco de sello | ningunos |
Esfuerzo de torsión | Suavemente y luz | Pesado, no constantemente |
Drenaje | Sí | ningunos |
Datos técnicos
Modelo | 20P-1.0D |
Trabajo amperio (mA) | 80 máximos |
Protección | IP65 |
Poder (w) | <2> |
Actúe la presión (el Mpa) | PN10 |
Esfuerzo de torsión (nanómetro) | 2 |
Gama del diámetro | DN8-32 (recto); DN15-20 (camiseta, de tres vías) |
Ábrase/(s) cercano | Recto: < 7s=""> |
Voltio del trabajo. (v) | DC3-6V, DC12V |
Medios temporeros (℃) | 0-90 |
Control | CR01, CR02, CR05 |
Material del cuerpo de válvula | Puerto de la conexión | Diámetro | D | L | H | W |
(milímetro) | (Kilogramo) | |||||
Latón | Diámetro completo del hilo femenino | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
vertical de tres vías | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
hilo del Femenino-varón | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Hilo masculino | DN15 | 15 | 68 | 38 | 0,299 |
Conexión de opciones
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. El interruptor A CERRARSE, el cierre de la conexión de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. El interruptor de la conexión a CERRADO, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
Nota: AC24V/AC220V se puede utilizar solamente para las válvulas eléctricas de la serie 50K
1. El interruptor de conexión, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, thevalve sigue siendo posición completamente abierta
2. Desconectando el interruptor, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
Nota: Cuando el poder es voltaje de DC y son los alambres rojos “+”, el alambre azul es “—”
1. La conexión del interruptor, la válvula abierta, bajando de la posición y del poder automáticamente, la válvula sigue siendo posición completamente abierta/cercana
2. La desconexión del interruptor, el cierre de la válvula, bajando de la posición y del poder automáticamente, la válvula sigue siendo posición completamente abierta/cercana
1. El interruptor y ABIERTO de conexión, la válvula se abre, consiguiendo a la posición salida verde del alambre la señal de OLS, el regulador prueba la señal OLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente abierta.
2. El interruptor y el CIERRE de conexión, el cierre de la válvula, consiguiendo a la posición salida roja del alambre la señal de CLS, el regulador prueba la señal CLS, conectan el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente cercana.
Nota: Asegúrese de por favor los alambres de señal “rojos”, “negro” y “verde” esté conectado al principio, después conecte los cables de alimentación “amarillos” y “azules”.
