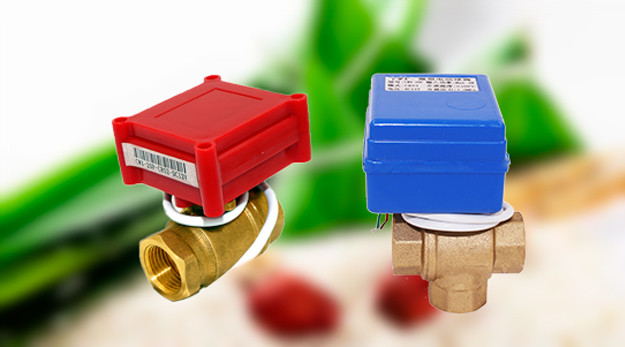

1,0 válvulas de calefacción de la zona del Mpa 3 alambres 2 puntos de DN40 del control de la corriente

3 alambres 2 puntos controlan las válvulas de calefacción de la zona, ℃ caliente de las válvulas de control de la corriente 95



Descripción de producto

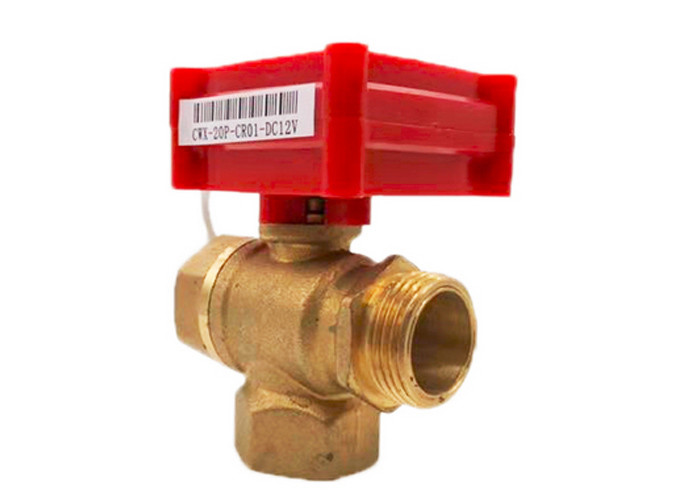

Nuestras válvulas de control de calefacción de la zona están disponibles de DN15 para DN32, y de muchos puertos de la conexión del subproceso diferente. Esta válvula de control de la zona de CW25S tiene la función manual de OPEN/CLOSE en caso de ninguna electricidad, levanta la manija manual y darle vuelta con./desc., y conseguirá calor cuando es ua de los otras zonas pide calor. Pueden utilizado para los controles calientes de la corriente, los circuladores de la división de la prioridad, o los controles de la fan, calefacción central y los sistemas de enfriamiento.



Características

1. Vida larga extrema de servicio;

2. La invalidación manual, la válvula se puede actuar cuando apagón;

3. Mini indicador de la dimensión y de posición;

4. Buen funcionamiento del lacre, recinto IP65.



Uso

Ventajas

• Cuerpo de válvula de Sturday con diseño razonable de la estructura, y el mejor material que se utilizará

No.	Los nuestros	Productos normales
Sello del eje de la válvula	Sellos cuádruples	Sellos duales
Sello de la nuez	Capa anaerobia estupenda auto del pegamento, ajuste constante del esfuerzo de torsión	Pegamento anaerobio manual, irregularmente, ajuste no constante del esfuerzo de torsión
Sello entre el cuerpo de válvula y la vivienda	Surco de sello	ningunos
Esfuerzo de torsión	Suavemente y luz	Pesado, no constantemente
Drenaje	Sí	ningunos



Datos técnicos

Modelo	20P-1.0A
Trabajo amperio (mA)	80 máximos
Protección	IP65
Poder (w)	<2>
Actúe la presión (el Mpa)	PN10
Esfuerzo de torsión (nanómetro)	2
Gama del diámetro	DN8-32 (recto); DN15-20 (camiseta, de tres vías)
Ábrase/(s) cercano	Recto: < 7s="">
Voltio del trabajo. (v)	DC3-6V, DC12V
Medios temporeros (℃)	0-90
Control	CR01, CR02, CR05

Material del cuerpo de válvula	Puerto de la conexión	Diámetro	D	L	H	W
			(milímetro)			(Kilogramo)
Latón	Diámetro completo del hilo femenino	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478
	vertical de tres vías	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	hilo del Femenino-varón	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Hilo masculino	DN15	15	68	38	0,299



Conexión de opciones

• Dos alambres y polaridad reversa (DC3-6V/DC12V)

1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta

2. El interruptor A CERRARSE, el cierre de la conexión de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)

• Tres alambres y dos puntos de control (DC3-6V/DC12V/DC24V)

1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta

2. El interruptor de la conexión a CERRADO, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)

Nota: AC24V/AC220V se puede utilizar solamente para las válvulas eléctricas de la serie 50K

• Tres alambres y un punto de control (DC3-6V/12V)

1. El interruptor de conexión, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, thevalve sigue siendo posición completamente abierta

2. Desconectando el interruptor, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)

Nota: Cuando el poder es voltaje de DC y son los alambres rojos “+”, el alambre azul es “—”

• Dos alambres y del poder vueltas apagado (DC3-6V/ADC9-24V/AC220V)

1. La conexión del interruptor, la válvula abierta, bajando de la posición y del poder automáticamente, la válvula sigue siendo posición completamente abierta/cercana

2. La desconexión del interruptor, el cierre de la válvula, bajando de la posición y del poder automáticamente, la válvula sigue siendo posición completamente abierta/cercana

• Conntroller micro de cinco alambres con la reacción de la señal (DC3-6V/12V)

1. El interruptor y ABIERTO de conexión, la válvula se abre, consiguiendo a la posición salida verde del alambre la señal de OLS, el regulador prueba la señal OLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente abierta

2. El interruptor y el CIERRE de conexión, el cierre de la válvula, consiguiendo a la posición salida roja del alambre la señal de CLS, el regulador prueba la señal CLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente cercana,

Nota: Asegúrese de por favor los alambres de señal “rojos”, “negro” y “verde” esté conectado al principio, después conecte los cables de alimentación “amarillos” y “azules”.
