Lugar de origen: | China |
---|---|
Nombre de la marca: | Runpaq |
Certificación: | CE |
Número de modelo: | 60P-T2-15 |
Cantidad de orden mínima: | 50 pedazos |
Precio: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Detalles de empaquetado: | caja + cartón + plataforma del maste |
Tiempo de entrega: | 15-21 días |
Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union |
Capacidad de la fuente: | 200000 sistemas/mes |
Diámetro: | Diámetro completo o reducir el puerto: DN8-32 | Presión del trabajo: | Mpa 10bar/PN10/1,0/150 PSI |
---|---|---|---|
corriente del trabajo: | <80 mA=""> | Voltaje: | DC5V/DC12-24V/AC85-230V/AC220V |
Esfuerzo de torsión: | 6 NANÓMETRO | Ábrase/tiempo cercano: | < 5="" seconds=""> |
Nombre de producto: | válvula motorizada de la calefacción por el suelo; válvula de la zona de la calefacción por el suelo | Solicitud: | HVAC, calefacción de Hydronic y enfriamiento, caldera, sistemas geotheramal con las pompas de calor |
Alta luz: | válvula motorizada portuaria 2,válvula motorizada portuaria pN10 2,Vávula de bola motorizada |

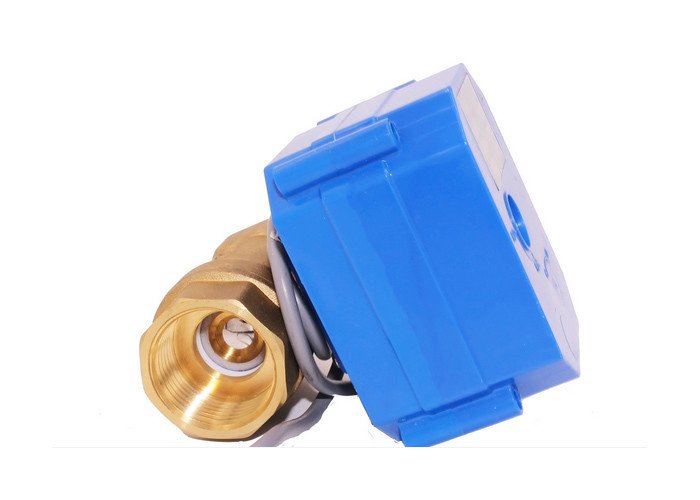

2 válvulas de calefacción de la zona portuaria para el material del cuerpo de válvula de la zona de la caldera: de cobre amarillo, PN10
Descripción de producto

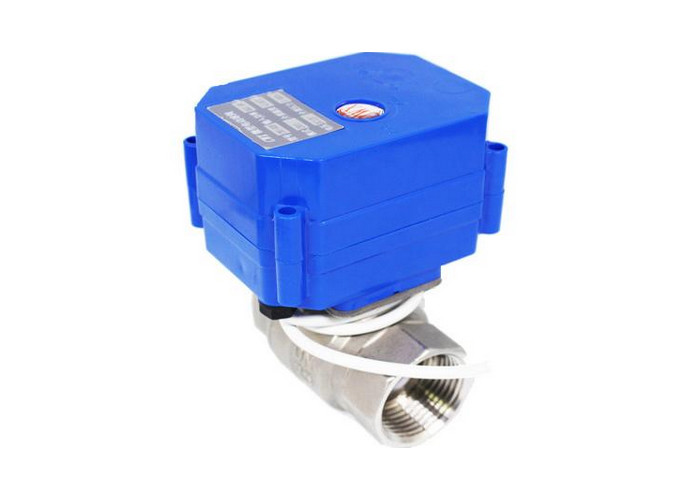

Esta mini vávula de bola motorizada se piensa para ser utilizada en circuitos cerrados solamente. Nuestra válvula de control de la zona es una gama de válvula motorizada bidireccional de la zona, que está con el actuador del motor para el uso en sistema de la calefacción y de enfriamiento. La vávula de bola de cobre amarillo o inoxidable está disponible en DN15-32, PN10 con la conexión del hilo. El actuador es controlado por la señal de 2 puntos y recomendado para la función con./desc., disponible para la CA 230V, 50/60Hz o la fuente de corriente continua.
Características
Uso
Ventajas
No. | Los nuestros | Productos normales |
Sello del eje de la válvula | Sellos cuádruples | Sellos duales |
Sello de la nuez | Capa anaerobia estupenda auto del pegamento, ajuste constante del esfuerzo de torsión | Pegamento anaerobio manual, irregularmente, ajuste no constante del esfuerzo de torsión |
Sello entre el cuerpo de válvula y la vivienda | Surco de sello | ningunos |
Esfuerzo de torsión | Suavemente y luz | Pesado, no constantemente |
Drenaje | Sí | ningunos |
Datos técnicos
Modelo | 60P |
Trabajo amperio (mA) | Max100mA (CR04 excepto Max150mA) |
Protección | IP65 |
Poder (w) | <5> |
Actúe la presión (el Mpa) | PN10 |
Esfuerzo de torsión (nanómetro) | 6 |
Gama del diámetro | DN8-32 |
Ábrase/(s) cercano | < 8s=""> |
Voltio del trabajo. (v) | DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V |
Medios temporeros (℃) | 0-90 |
Control | CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Material del cuerpo de válvula | Puerto de la conexión | Diámetro | D | L | H | W |
(milímetro) | (Kilogramo) | |||||
Latón | Diámetro completo del hilo femenino | DN8 | 8 | 46 | 31 | 0,402 |
DN15 | 15 | 57 | 38 | 0,478 | ||
DN20 | 20 | 71 | 45 | 0,559 | ||
DN25 | 23,5 | 72 | 49 | 0,648 | ||
Diámetro reducido femenino | DN10 | 8 | 46 | 31 | 0,401 | |
DN20 | 15 | 66 | 38 | 0,493 | ||
DN25 | 20 | 72 | 47 | 0,653 | ||
DN32 | 25 | 86 | 60 | 0,865 | ||
vertical de 3 maneras | DN15 | 12 | 63 | 49 | 0,48 | |
DN20 | 15 | 66 | 53 | 0,537 | ||
CPVC | Hilo masculino | DN15 | 15 | 60 | 47 | 0,357 |
DN20 | 20 | 72 | 51 | 0,385 | ||
Latón | horizontal de tres vías | DN8 | 6 | 52,6 | 39 | 24,5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63,5 | 44 | ||
DN25 | 15 | 97 | 68,5 | 43,5 |
Conexión de opciones
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. El interruptor A CERRARSE, el cierre de la conexión de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. El interruptor de la conexión a CERRADO, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo la posición lateral de los pasos (cerrada completamente)
Nota: AC24V/AC220V se puede utilizar solamente para las válvulas eléctricas de la serie 50K
1. El interruptor de conexión A ABRIRSE, la válvula se abre, consiguiendo la posición y automáticamente sigue habiendo el poder apagado, la válvula
posición completamente abierta
2. Desconectando el interruptor PARA CERRARSE, la válvula se cierra, consiguiendo la posición y automáticamente el poder apagado, la válvula sigue siendo posición completamente cercana
Nota: Pues el poder-apagado y la válvula serán de vuelta automáticamente, y RD/G (B)/Y (B) 3 alambres no pueden ser poder-en junto guardar la caja fuerte de la válvula
1. El interruptor de conexión, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. Desconectando el interruptor, la válvula se cierra, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente cercana
Nota: Cuando el poder es voltaje de DC y son los alambres rojos “+”, el alambre azul es “—”
1. SW1 abierto, SW2 abierto, cierre completo de la válvula, consiguiendo la válvula de la posición sigue siendo posición completamente cercana
2. SW1 el cierre, SW2 abierto, grados abierto de la válvula 30, consiguiendo la válvula de la posición sigue siendo posición abierta de 30 grados
3. SW2 el cierre, SW1 abierto, grados abierto de la válvula 60, consiguiendo la válvula de la posición sigue siendo posición abierta de 60 grados
4. SW1 el cierre, SW2 cierre, válvula muy abierta, consiguiendo la válvula de la posición sigue siendo posición completamente abierta
1. El interruptor de conexión, la válvula se abre, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente abierta
2. Desconectando el interruptor, el cierre de la válvula, consiguiendo la posición, automáticamente poder apagado, la válvula sigue siendo posición completamente cercana
1. La conexión del interruptor, la válvula abierta, bajando de la posición y del poder automáticamente, la válvula sigue siendo posición completamente abierta/cercana
2. La desconexión del interruptor, el cierre de la válvula, bajando de la posición y del poder automáticamente, la válvula sigue siendo posición completamente abierta/cercana
1. El interruptor y ABIERTO de conexión, la válvula se abre, consiguiendo a la posición salida verde del alambre la señal de OLS, el regulador prueba la señal OLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente abierta
2. El interruptor y el CIERRE de conexión, el cierre de la válvula, consiguiendo a la posición salida roja del alambre la señal de CLS, el regulador prueba la señal CLS, conecta el interruptor PARA PARAR, la válvula para y sigue siendo posición completamente cercana,
Nota: Asegúrese de por favor los alambres de señal “rojos”, “negro” y “verde” esté conectado al principio, después conecte los cables de alimentación “amarillos” y el “azul”
