Lugar de origen: | China |
---|---|
Nombre de la marca: | Runpaq |
Certificación: | NSF |
Número de modelo: | 77C-DN50-7 |
Cantidad de orden mínima: | 50 pedazos |
Detalles de empaquetado: | cartón + plataforma |
Tiempo de entrega: | 15-21 días |
Condiciones de pago: | T/T, L/C, D/A, D/P, Western Union |
Capacidad de la fuente: | 20000 sistemas/mes |
Estilo: | instalaciones de tuberías acanaladas del extremo | Presión: | barra 1200 PSI/83 |
---|---|---|---|
Diámetro: | DN25-DN1200, 1" - 48" | Junta: | EPDM |
Perno y nuez: | ss304 | Vivienda del material: | SS304, 316, 316L, 2205 duplex, duplex estupendo 2507, hierro dúctil galvanizado sumergido caliente |
Modelo: | 77C-DN25 | Uso: | UF/plan del tratamiento del RO/de aguas residuales, landleachet |
Forma: | recto, igual | Nombre de producto: | colocaciones acanaladas, acoplamiento flexible acanalado |
Alta luz: | El codo de 90 grados acanaló la instalación de tuberías,DN25 galvanizó las instalaciones de tuberías del hierro,2205 instalaciones de tuberías del hierro galvanizado del duplex |

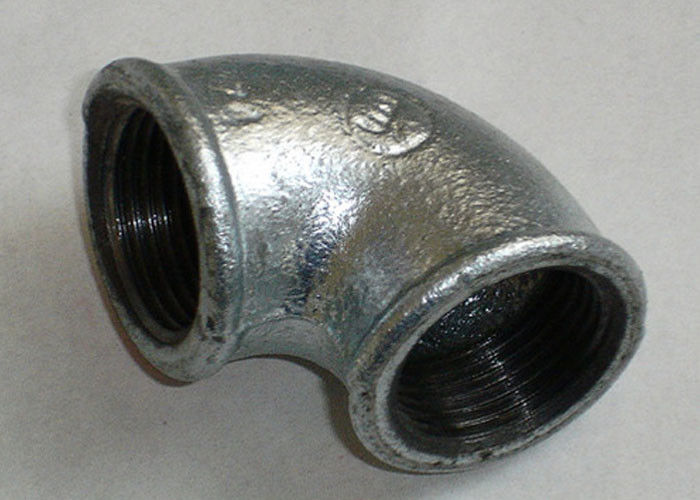

las instalaciones de tuberías del hierro galvanizado, ruedan la instalación de tuberías acanalada, codo 90
Descripción general
El acoplamiento acanalado se diseña para conectar sistemas de tubo acanalados. El hierro del mellabele, o el hierro galvanizado acanaló las instalaciones de tuberías, contiene el acoplamiento rígido y el acoplamiento flexible, que también se llama tipo victaulic acoplamiento. Para desempeñar el papel de la junta de tubo acanalada/de la junta de la instalación de tuberías, un acoplamiento rígido se diseña para interconectar los tubos acanalados de modo que no haya movimiento relativo entre ellos. Cuando la alineación exacta de dos tubos/ejes acanalados se requiere, los acoplamientos acanalados rígidos se utilizan generalmente. El desalineamiento radial o axial severo puede causar altas tensiones y llevar al fracaso prematuro.
Definición de una instalación de tuberías acanalada:
En primer lugar componga acanalado. acoplamiento. El surco en el tubo, es hecho formando o trabajando a máquina un surco real en los extremos de dos tubos. Una junta envuelve alrededor y encima de los extremos de tubo, el abrigo de las viviendas alrededor de la junta y se sienta en los surcos del tubo, y los pernos y las nueces se aprietan con una llave para mantenerla toda unida.
Especificaciones
Juntas rápidas que contienen los materiales:
Nilón, el otro material compuesto, plástico sobre demandas.
Bolts&Nuts:
Juntas o sellos de goma:
C-se forman los sellos de la junta, hecho de la junta estándar EPDM (monómero del dieno del propileno del etileno) para la agua fría, la agua caliente, el ácido raro, el aire sin aceite y el producto químico múltiple (- 50~150). No es conveniente para el medio como el petróleo
Hoja de datos
Nominal tamaño |
Tubo OD |
Presión grado |
Extremo de tubo separación |
Dimensiones | ||
B | C | |||||
milímetro | milímetro | PSI | milímetro | milímetro | milímetro | milímetro |
en | en | barra | en | en | en | en |
25 1 |
33,4 1,315 |
300 20,67 |
0-1.6 0-0.06 |
54 2,126 |
94 3,701 |
42 1,654 |
32 1,25 |
42,20 1,660 |
300 20,67 |
0-1.6 0-0.06 |
63 2,480 |
103 4,055 |
44 1,732 |
40 1,5 |
48,30 1,900 |
300 20,67 |
0-1.6 0-0.06 |
70 2,756 |
112 4,409 |
44 1,732 |
50 2 |
60,30 2,375 |
300 20,67 |
0-1.6 0-0.06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2,5 |
73,00 2,875 |
300 20,67 |
0-1.6 0-0.06 |
96 3,780 |
148 5,827 |
44 1,732 |
65 | 76,10 3,000 |
300 20,67 |
0-1.6 0-0.06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88,90 3,500 |
300 20,67 |
0-1.6 0-0.06 |
113 4,449 |
166 6,535 |
44 1,732 |
100 4 |
114,3 4,500 |
300 20,67 |
0-3.2 0-0.13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141,3 5,563 |
300 20,67 |
0-3.2 0-0.13 |
167 6,575 |
222 8,740 |
50 1,969 |
150 6 |
168,3 6,625 |
300 20,67 |
0-3.2 0-0.13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219,10 8,625 |
300 20,67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,83 |
60 2,362 |
250 10 |
273,00 10,75 |
300 20,67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,843 |
50 2,363 |
300 12 |
323,90 12,75 |
300 20,67 |
0-3.2 0-0.13 |
366 14,409 |
435 17,126 |
64 2,520 |
Usos
Agua potable | Ósmosis reversa | Sistema del RO, ultrafiltración | Sistema del uF, desalación del agua de mar, |
Aguas residuales | Tratamiento de aguas, tratamiento de aguas residuales, desalación del agua de mar, instalación para tratamiento de efluentes |
Tubería acanalada | Protección contra los incendios, construcción, marítimo industriales, explotación minera, aceite, gas y sustancia química, producción de energía |
Instalaciones de tuberías
Ventaja competitiva
Diseño de proceso echado cerca por Castsoft cad y CAE
Control de proceso estricto de fabricación
Control de calidad del material de lanzamiento
Laboratorio material del metal para la prueba de la propiedad compositiva, metalográfica y mecánica
Apperance perfecto
Conformidad estándar de la prueba estricta a UL213 y a FM1920
Estándar estricto para la producción de las juntas y la prueba de material de aislamiento.
