1200 PSI EPDM acanalaron el acoplamiento del extremo, DN200 acanalaron la conexión de tubo

1200 PSI EPDM Grooved End Coupling , DN200 Grooved Pipe Connection

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Runpaq
Certificación:	NSF
Número de modelo:	77C-DN50

Cantidad de orden mínima:	50 pedazos
Precio:	USD6/piece (50-500 pieces), USD4/piece (>500 pieces)
Detalles de empaquetado:	cartón + plataforma
Tiempo de entrega:	15-21 días
Condiciones de pago:	T/T, L/C, D/A, D/P, Western Union
Capacidad de la fuente:	20000 sistemas/mes

Mejor precio Contactar ahora

Estilo:	instalaciones de tuberías acanaladas del extremo	Presión:	barra 1200 PSI/83
Diámetro:	DN25-DN1200, 1" - 48"	Junta:	EPDM
Perno y nuez:	ss304	Vivienda del material:	SS304, 316, 316L, 2205 duplex, duplex estupendo 2507, hierro dúctil galvanizado sumergido caliente
modelo:	77C-DN25	Solicitud:	UF/plan del tratamiento del RO/de aguas residuales, landleachet
Forma:	recto, igual	Nombre de producto:	colocaciones acanaladas, acoplamiento flexible grooved
Alta luz:	EPDM acanaló el acoplamiento del extremo , dN200 acanaló el acoplamiento del extremo , dN200 acanaló la conexión de tubo

Instalaciones de tuberías acanaladas de alta presión de 1200 PSI, acoplamientos acanalados DN200 de la conexión de tubo

Descripción

Los acoplamientos y las colocaciones acanalados del tubo se utilizan para unirse a y los tubos en ambos sistema mojado y seco. Proporcionaron una cierta flexibilidad en términos de movimiento y desviación al sistema aflautado. El concepto de acoplamiento acanalado fue inventado en 1925 cuando diseño de Victaulic el primer acoplamiento mecánico. Muchas otras compañías hacen sin embargo acoplamientos acanalados mecánicos, el acoplamiento acanalado todavía se conoce sobre todo como instalación de tuberías del acoplamiento del tubo de Victualic o del estilo de Victaulic.

Especificaciones

Grado de la presión: 300 PSI (barra 21)
Gama de tallas (diámetro): DN 25 a DN150 | 1" a 6"
Gama de temperaturas de la operación: -50 ℃ al ℃ 150
Estándares: ANSI/AWWA/ASTM/ANSI/NSF61

Juntas rápidas que contienen los materiales:

Nilón, el otro material compuesto, plástico sobre demandas.

Bolts&Nuts:

Tipo 304 pernos y nueces de pista de acero inoxidables a ASTM F-593
Tipo 316 pernos y nueces de pista de acero inoxidables a ASTM F-593
Tipo 316 pernos de pista de acero inoxidables ASTM A193 B-8M con las nueces resistentes de bronce del silicón a ASTM B98 C65100

Juntas o sellos de goma:

C-se forman los sellos de la junta, hecho de la junta estándar EPDM (monómero del dieno del propileno del etileno) para la agua fría, la agua caliente, el ácido raro, el aire sin aceite y el producto químico múltiple (- 50~150). No es conveniente para el medio como el petróleo

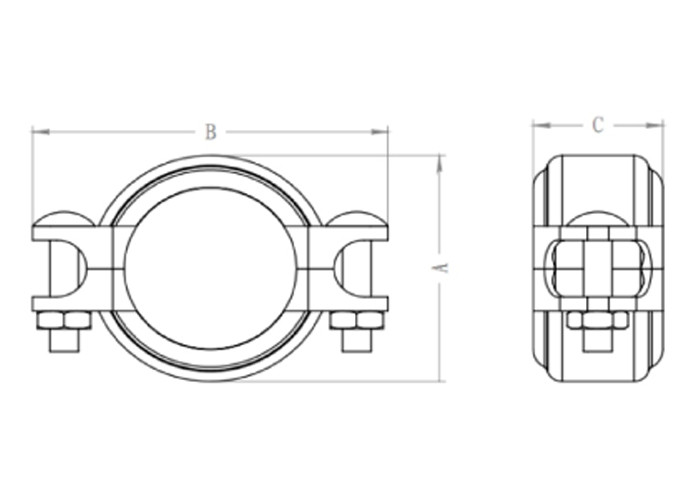

Hoja de datos

Nominal tamaño	Tubo OD	Presión grado	Extremo de tubo separación	Dimensiones
Nominal tamaño	Tubo OD	Presión grado	Extremo de tubo separación		B	C
milímetro	milímetro	PSI	milímetro	milímetro	milímetro	milímetro
en	en	barra	en	en	en	en
25 1	33,4 1,315	300 20,67	0-1.6 0-0.06	54 2,126	94 3,701	42 1,654
32 1,25	42,20 1,660	300 20,67	0-1.6 0-0.06	63 2,480	103 4,055	44 1,732
40 1,5	48,30 1,900	300 20,67	0-1.6 0-0.06	70 2,756	112 4,409	44 1,732
50 2	60,30 2,375	300 20,67	0-1.6 0-0.06	82 3,228	124 4,882	44 1,732
65 2,5	73,00 2,875	300 20,67	0-1.6 0-0.06	96 3,780	148 5,827	44 1,732
65	76,10 3,000	300 20,67	0-1.6 0-0.06	100 3,937	152 5,984	44 1,732
80 3	88,90 3,500	300 20,67	0-1.6 0-0.06	113 4,449	166 6,535	44 1,732
100 4	114,3 4,500	300 20,67	0-3.2 0-0.13	140 5,512	193 7,598	48 1,890
125 5	141,3 5,563	300 20,67	0-3.2 0-0.13	167 6,575	222 8,740	50 1,969
150 6	168,3 6,625	300 20,67	0-3.2 0-0.13	196 7,717	252 9,921	55 2,165
200 8	219,10 8,625	300 20,67	0-3.2 0-0.13	314 12,362	377 14,83	60 2,362
250 10	273,00 10,75	300 20,67	0-3.2 0-0.13	314 12,362	377 14,843	50 2,363
300 12	323,90 12,75	300 20,67	0-3.2 0-0.13	366 14,409	435 17,126	64 2,520

Usos

Agua potable	Ósmosis reversa \| Sistema del RO, ultrafiltración \| Sistema del uF, desalación del agua de mar,
Aguas residuales	Tratamiento de aguas, tratamiento de aguas residuales, desalación del agua de mar, instalación para tratamiento de efluentes
Tubería acanalada	Protección contra los incendios, construcción, marítimo industriales, explotación minera, aceite, gas y sustancia química, producción de energía

Detalles del producto

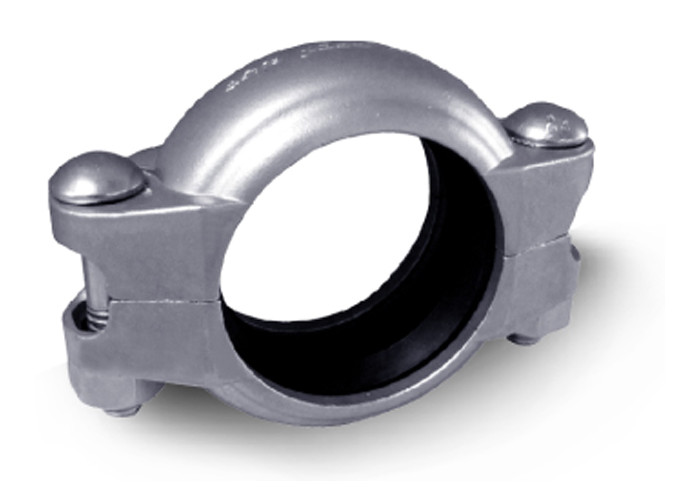

1200 PSI EPDM acanalaron el acoplamiento del extremo, DN200 acanalaron la conexión de tubo 0

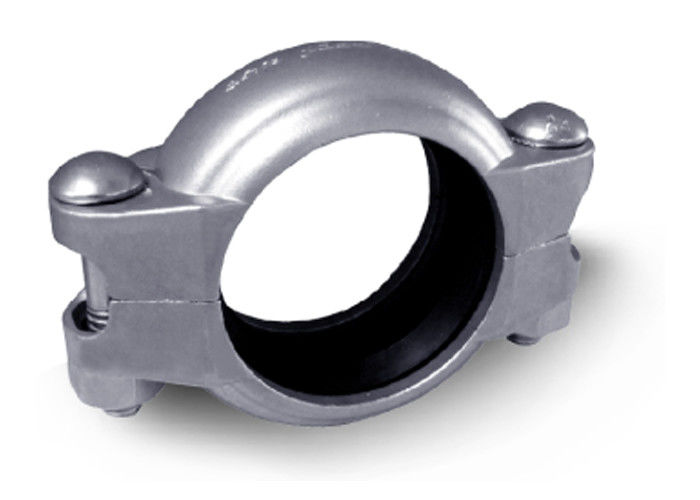

1200 PSI EPDM acanalaron el acoplamiento del extremo, DN200 acanalaron la conexión de tubo 2

Ventaja competitiva

AutoCAD se utiliza para diseñar productos y para optimizar las estructuras
Diseño de proceso echado cerca por Castsoft cad y CAE
Control de proceso estricto de fabricación
Control de calidad del material de lanzamiento
Laboratorio material del metal para la prueba de la propiedad compositiva, metalográfica y mecánica
Apperance perfecto
Conformidad estándar de la prueba estricta a UL213 y a FM1920
Estándar estricto para la producción de las juntas y la prueba de material de aislamiento.
